氣動調流閥工作原理
氣動調流閥是根據閥體內部的活塞前后移動，來控制閥門的開度，從而有效對流量、壓力等進行控制。氣動調流閥的活塞閥內的流道為軸對稱形，閥門開啟時，水流在出口處匯集，流體流過時不會產生紊流，有效消除氣蝕; 活塞閥全關時，有效阻止水流流動，達到零泄漏，從而避免了上游壓力的傳遞。調流閥又名調節閥該閥體積小、重量輕、性能高、用于調流閥因其調節精度高，氣蝕、噪音和振動小，消能效果好，有理想的流量—開度曲線，便于實現自動控制，在許多大型輸水工程得到了廣泛應用。

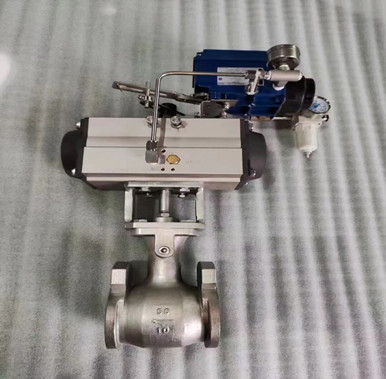

氣動調流閥（圖）
氣動調流閥特點
1、氣動采用活塞閥調流調壓有許多優勢?；钊y為線性調節閥，其開度與流量呈線性關系，易于操作; 能夠?qū)崿F(xiàn)流量的精確控制，并保持恒定流量運行; 出口部位的線性收縮和出口節流部件產生的引導對撞及阻力，可產生消能及減壓效果; 管道運行時，只對各處活塞閥進行運行控制，管道沿線的電動蝶閥全部處于開啟狀態，不參與控制運行，方便運行管理。
2、通過對不同運行工況進行分析和計算，分別在膠東調水工程的桂山隧洞、孟良口子隧洞、星石泊泵站、界石鎮設置4處調流調壓設施，安裝5臺活塞式調流閥。每處調流閥前后范圍內設調節池，調節池為開敞式，可利用高位水池、隧洞豎井、泵站前池等工程設施作為調節池，在調節池安裝水位觀測裝置，在運行期間隨時觀察水位變化情況。
3、因調流閥需定期清理和檢修，在調流閥上下游管道上分別設置檢修蝶閥，檢修期間關閉上下游蝶閥，人員通過管道設置的人孔進入檢修。在每處調流閥前安裝流量計，用于采集流量數據，滿足調節控制需要。每臺調流閥及沿線電動蝶閥前后安裝壓力監測設備，通過監控設施將流量、水位、壓力數據采集后傳輸至調度中心。調流閥站擔負調流調壓功能，對全線安全運行至關重要，若因電力中斷不能進行及時調節，可能造成輸水管道損傷，帶來重大經濟損失，甚至造成人身傷害，因此不允許中斷供電。設計采用雙重電源供電，運行電源為網電，備用電源采用柴油發電機組，因備用電源無法實現無縫轉換供電，為保證供電安全，采用不間斷電源減少中斷供電時間。 微小流量的精確控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa?？蛇x擇多彈簧氣動簿膜機構或電動執行機構等。
4、氣動調流閥(Control Valve）又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成，可以分為氣動調節閥、電動調節閥、自力式調節閥。
ZJHP,ZJHM氣動調節閥
ZJHP、ZJHM氣動調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。
ZDLP電動調節閥
ZDLP電動調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。
ZZYP自力式調節閥
ZZYP自力式調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。
ZDLQ,ZAZQ電動三通調節閥
ZDLQ、ZAZQ電動三通調節閥是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽、油品等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。
ZJHQ氣動三通調節閥
ZJHQ氣動三通調節閥是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。氣動三通調節閥配用電氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
ZZLP自力式流量調節閥
ZZLP自力式流量調節閥是一個新的調節閥種類，相對于手動調節閥，它的優點是能夠自動調節。相對于電動調節閥，它的優點是不需要外部動力，應用實踐證明，在閉式水循環系統（如熱水供暖系統，空調冷凍系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。因此，自力式流量調節閥在供熱空調工程中有著廣闊的應用前景。
ZZWP自力式溫度調節閥
ZZWP自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的。其控制作用為比例調節被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時，感溫液體膨脹。
ZZYP自力式壓力調節閥
ZZYP自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式壓力調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。
ZJHPF46氣動襯氟調節閥
ZJHPF46氣動襯氟調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。
ZDLPF電動襯氟調節閥
ZDLPF電動襯氟調節閥由3810L型（或PSL系列）直行程電子式電動執行機構和精小型單座襯氟閥組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。該電動襯氟調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于對酸、
