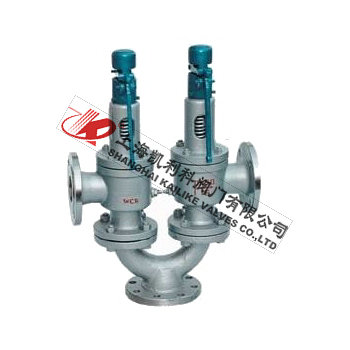

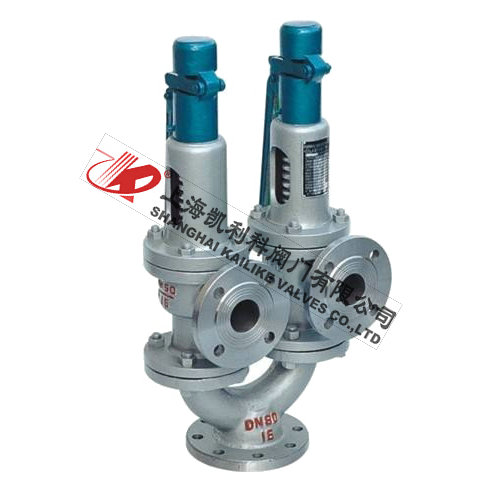

A38Y、A43H、A37H雙聯安全閥適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。A38Y、A43H、A37H型雙聯安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成，其公稱通徑系列指Y型接頭進口通徑。
| 產品名稱： | 雙聯安全閥 | 產品型號： | A38Y、A43H、A37H |
| 公稱通徑： | DN15～DN400 | 結構形式： | 彈簧式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+540ºC | 驅動方式： | 彈簧自動起跳 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、蒸汽、空氣、氣體等 | 生產廠家： | 上海凱利科閥門有限公司 |
| A38Y型 | 相應的A48Y型 |
| 50 | 32×2 |
| 80 | 50×2 |
| 100 | 65×2 |
| 150 | 100×2 |
| A43Y型 | 相應的A47Y型 |
| 50 | 32×2 |
| 80 | 50×2 |
| 100 | 80×2 |
| 125 | 100×2 |
| 150 | 125×2 |
| A37Y型 | 相應的A47Y型 |
| 50 | 32×2 |
| 80 | 65×2 |
| 100 | 80×2 |
| 125 | 100×2 |
| 150 | 125×2 |

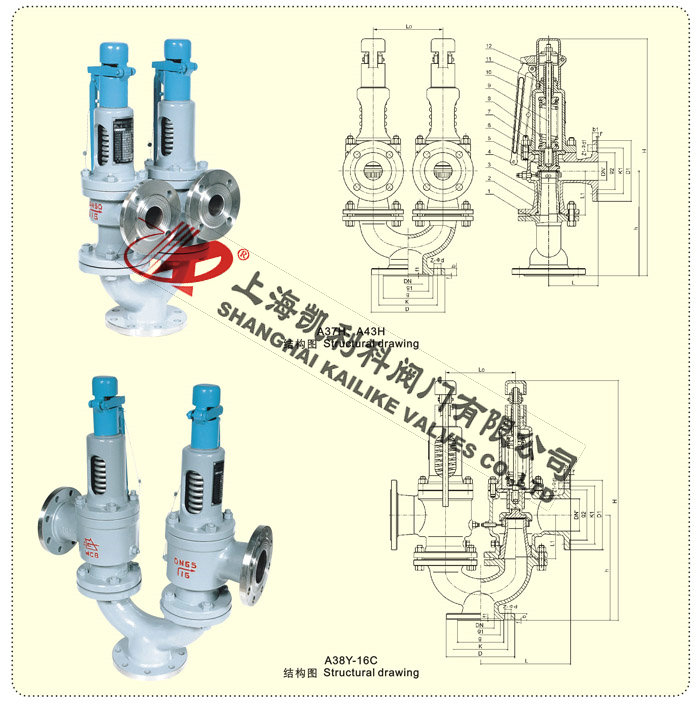

| 型號 | 公稱通徑 | do | D | K | g | g1 | b | f | f1 | Z-ød | DN | D1 | K1 | g2 | b1 | f | Z1-ød1 | L | L1 | L0 | h | H |
| A38Y-16C | 50 | 20 | 165 | 125 | 100 | 20 | 3 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 | ||
| 80 | 32 | 200 | 160 | 135 | 20 | 3 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |||
| 100 | 40 | 220 | 180 | 155 | 22 | 3 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | 265 | 265 | 921 | |||
| 150 | 80 | 285 | 240 | 210 | 24 | 3 | 8-23 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 | |||
| A38Y-25 | 50 | 20 | 165 | 125 | 100 | 20 | 3 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 | ||
| 80 | 32 | 200 | 160 | 135 | 22 | 3 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |||
| 100 | 40 | 230 | 190 | 160 | 24 | 3 | 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | 265 | 265 | 921 | |||
| 150 | 80 | 300 | 250 | 218 | 30 | 3 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 | |||
| A38Y-40 | 50 | 20 | 165 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 |
| 80 | 32 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |
| 100 | 40 | 235 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | 265 | 265 | 921 | |
| 150 | 80 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 |
| 型號 | 公稱通徑 | do | D | K | g | g1 | b | f | f1 | Z-ød | DN | D1 | K1 | g2 | b1 | f | Z1-ød1 | L | L1 | L0 | h | H |
| A37H-16C A43H-16C | 50 | 25 | 165 | 125 | 100 | 20 | 3 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 110 | 165 | 235 | 547 | ||
| 80 | 40 | 200 | 160 | 135 | 20 | 3 | 8-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 | 120 | 190 | 285 | 795 | |||
| 80 | 50 | 200 | 160 | 135 | 20 | 3 | 8-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 140 | 130 | 205 | 310 | 835 | |||
| 100 | 65 | 220 | 180 | 155 | 22 | 3 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 255 | 355 | 890 | |||
| 125 | 80 | 250 | 210 | 185 | 22 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 260 | 410 | 1170 | |||
| 150 | 100 | 285 | 240 | 210 | 24 | 3 | 8-23 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 275 | 430 | 1240 | |||
| A37H-25 A43H-25 | 50 | 25 | 165 | 125 | 100 | 20 | 3 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 110 | 165 | 235 | 547 | ||
| 80 | 40 | 200 | 160 | 135 | 22 | 3 | 8-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 | 120 | 190 | 285 | 795 | |||
| 80 | 50 | 200 | 160 | 135 | 22 | 3 | 8-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 140 | 130 | 205 | 310 | 835 | |||
| 100 | 65 | 230 | 190 | 160 | 24 | 3 | 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 255 | 355 | 890 | |||
| 125 | 80 | 270 | 220 | 188 | 28 | 3 | 8-26 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 260 | 410 | 1170 | |||
| 150 | 100 | 300 | 250 | 218 | 30 | 3 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 275 | 430 | 1240 | |||
| A37H-40 A43H-40 | 50 | 25 | 165 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 32 | 140 | 100 | 78 | 16 | 2 | 4-18 | 115 | 110 | 165 | 235 | 547 |
| 80 | 40 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 | 120 | 190 | 285 | 795 | |
| 80 | 50 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 140 | 130 | 205 | 310 | 835 |
聲明：【A38Y,A43H,A37H雙聯安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的A38Y,A43H,A37H雙聯安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
