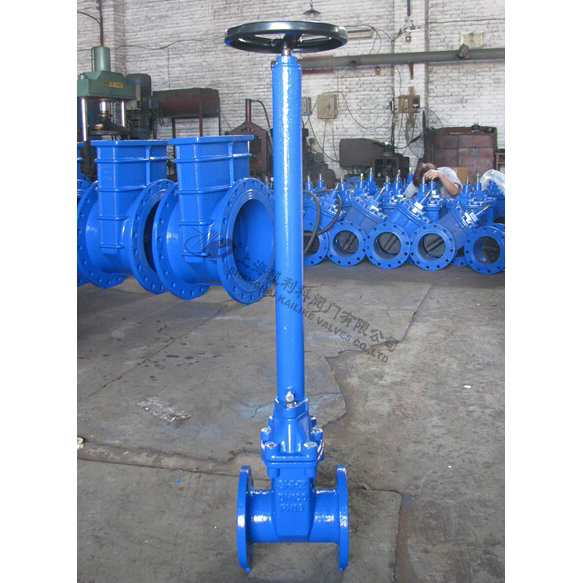

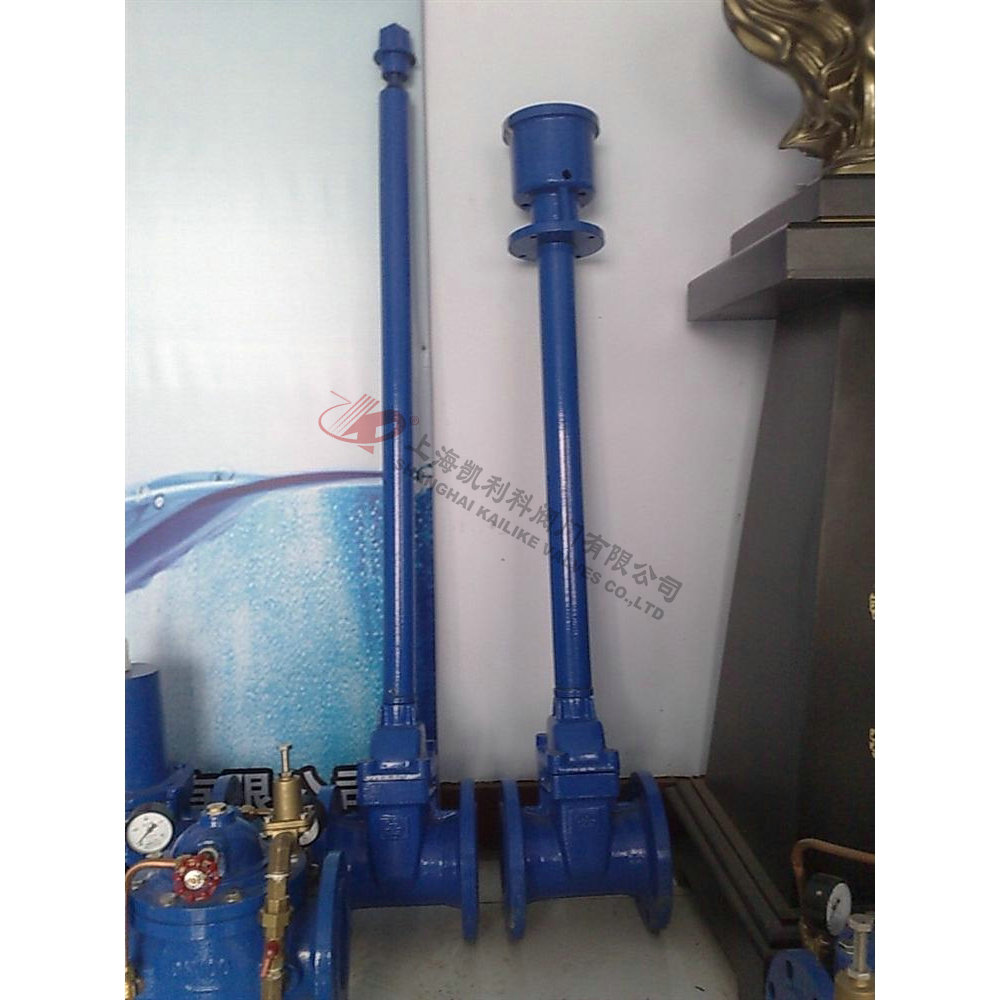

Z45X直埋閘閥
Z45X直埋閘閥是我們公司從歐洲引進技術生產的又一款新產品,閥組可以免維護及延長閥桿的設計方案,一次性地埋,避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資,美化道路環境,耐輾壓,避免井蓋丟失造成安全事故,閥桿可根據閥井深度靈活訂做,閥桿頂部設有閥門開關顯示,可加裝信號遠傳裝置閥門誤開關鎖閉裝置??捎糜诔擎?zhèn)給排水管網、高層建筑、住宅小區、石油、天然氣、電廠、環保、礦山、造紙、發酵等行業。
產品名稱: |
直埋閘閥 |
產品型號: |
Z45X |
公稱通徑: |
DN50~DN600 |
結構形式: |
閘板式 |
公稱壓力: |
1.0Mpa~1.6Mpa |
連接方式: |
法蘭 |
適用溫度: |
-20ºC~+150ºC |
驅動方式: |
手動、傘齒輪 |
閥體材質: |
球鐵、鑄鐵、鑄鋼 |
制造標準: |
國標GB、德國DIN、美國API、ANSI |
適用介質: |
水、油、氣 |
生產廠家: |
上海凱利科閥門有限公司 |
產品說明
Z45X直埋閘閥是我們公司從歐洲引進技術生產的又一款新產品,閥組可以免維護及延長閥桿的設計方案,一次性地埋,避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資,美化道路環境,耐輾壓,避免井蓋丟失造成安全事故,閥桿可根據閥井深度靈活訂做,閥桿頂部設有閥門開關顯示,可加裝信號遠傳裝置,閥門誤開關鎖閉裝置??捎糜诔擎?zhèn)給排水管網、高層建筑、住宅小區、石油、天然氣、電廠、環保、礦山、造紙、發酵等行業。
技術參數
型號 |
直埋Z45X-10 |
直埋Z45X-16 |
公稱壓力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
公稱通徑 |
40~400mm |
40~400mm |
井管長度 |
0.3~2m |
0.3~2m |
井管伸縮調整量 |
0.2~1m |
0.2~1m |
密封實驗壓力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
強度實驗壓力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
適用溫度 |
-40~90℃ |
-40~90℃ |
適用介質 |
水、油、天然氣及其他非腐蝕性流體 |
水、油、天然氣及其他非腐蝕性流體 |
驅動方式 |
手動 |
手動 |
亦可根據客戶要求,提供具有特殊技術參數的產品 |
主要材料表
閥體 |
灰鑄鐵、球墨鑄鐵 |
閘板 |
灰鑄鐵、球墨鑄鐵、NBR、NR、EPDM |
閥蓋 |
灰鑄鐵、球墨鑄鐵 |
閥桿、伸縮桿 |
不銹鋼 |
密封套 |
黃銅 |
閥桿螺母 |
黃銅 |
密封圈 |
NBR |
井管伸縮部分 |
鋼管加兩層防腐處理 |
井室井蓋 |
灰鑄鐵、球墨鑄鐵 |

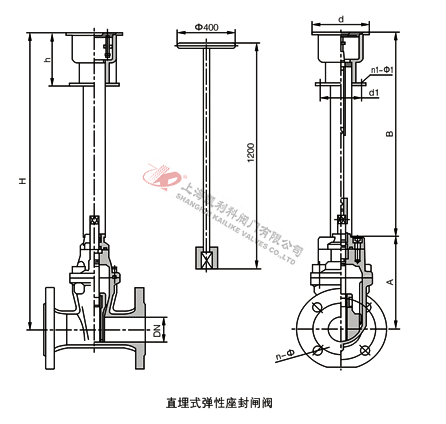

外形結構圖
主要外形尺寸
DN |
H |
A |
B |
d |
d1 |
n-Φd |
W(kg) |
40 |
200 |
166 |
300≤B <3000 |
147 |
117 |
3Φ12 |
20 |
50 |
200 |
188 |
300≤B <3000 |
147 |
117 |
3Φ12 |
20 |
65 |
200 |
213 |
300≤B <3000 |
147 |
117 |
3Φ12 |
24 |
80 |
200 |
255 |
300≤B <3000 |
147 |
117 |
3Φ12 |
26 |
100 |
200 |
275 |
300≤B <3000 |
147 |
117 |
3Φ12 |
35 |
125 |
200 |
320 |
300≤B <3000 |
147 |
117 |
3Φ12 |
37 |
150 |
200 |
368 |
300≤B <3000 |
147 |
117 |
3Φ12 |
55 |
200 |
280 |
455 |
300≤B <3000 |
180 |
150 |
3Φ12 |
96 |
250 |
280 |
536 |
300≤B <3000 |
180 |
150 |
3Φ12 |
139 |
300 |
280 |
633 |
300≤B <3000 |
180 |
150 |
3Φ12 |
152 |
聲明:【Z45X直埋閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的Z45X直埋閘閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
