產品名稱：	搪玻璃放料閥	產品型號：	HG5-16-79
公稱通徑：	DN25～DN200	結構形式：	上展式、下展式
公稱壓力：	0.6MPa	連接方式：	法蘭

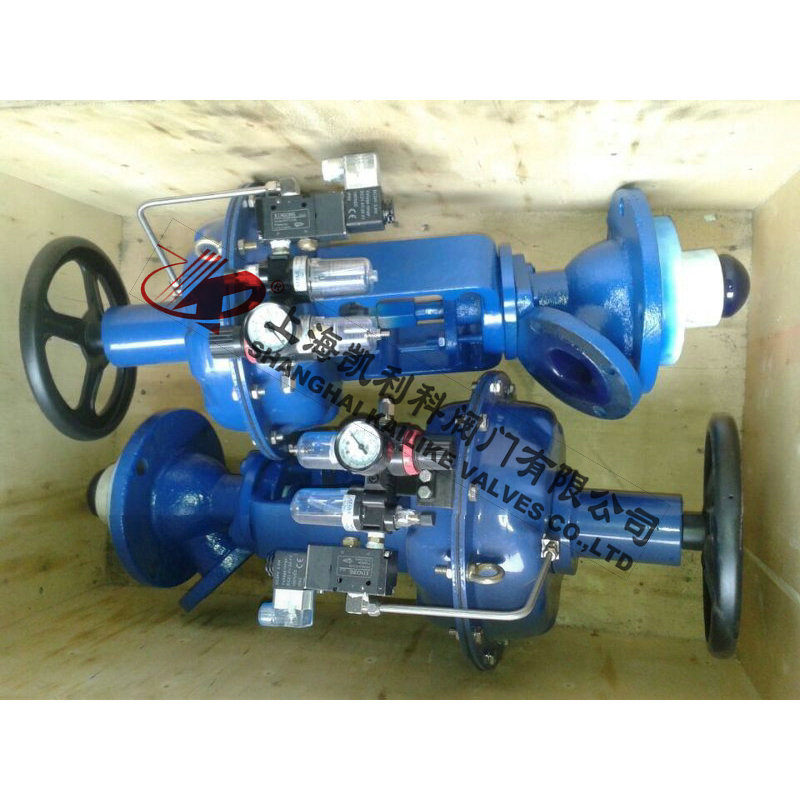

適用溫度：	-30ºC～+240ºC	驅動方式：	手動、氣動、電動
閥體材質：	鑄鐵+搪玻璃	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	機酸弱堿液、顆粒狀物料、其他物料等	生產廠家：	上海凱利科閥門有限公司

產品說明

HG5-16-79搪玻璃放料閥內襯搪磁玻璃是含高硅量的玻璃質釉，通過900℃左右高溫涂于金屬胎而成。它具有良好的機械性能和耐腐蝕性能，能防止介質與金屬離子取代作用而影響污染制品，并且表面光潔、耐磨、有一定的熱穩定性。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。

性能特點

1、具有光滑的表面。不易粘結物料、易清洗。
2、能耐一般無機酸、有機酸弱堿液（P≤60℃ PH≤12）以及有機劑介質。
3、耐熱性，允許在-30℃至+240℃間使用（耐溫急變小于120℃）。
4、絕緣性：玻璃料有良好的絕緣性，厚1mm的玻璃在2000伏的高壓下不會被擊穿而導電。
5、耐沖擊性：耐沖擊性能較小為2500克/厘米，因而使用時應避免硬物沖擊。

工作原理

HG5-16-79搪玻璃放料閥可分上展或下展式放料，上展式的手輪往右邊轉為關，往左邊轉為開，下展式的手輪往右邊轉為開，往左邊轉為關閉，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。

適用范圍

產品名稱	規格	使用范圍	50~100L反鍋
搪玻璃放料閥	DN70/32	50~100L反鍋	200L
	DN80/40	200~500L反鍋	300~500L
	DN100/50	1000~2000L反鍋	1000~2000L
	DN125/80	3000L反鍋	3000L
	DN150/100	5000L以上的反鍋	500-300L貯罐

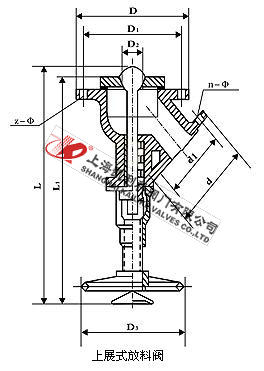

外形結構圖



主要外形尺寸（上展式）

配反應罐	規格	D	D1	D2	D3	z-φ	d	d1	n-φ	L	L1
50-100L	70/32	160	130	32	160	4-14	120	90	4-14	350	325
200-500L	80/40	185	150	42	160	4-18	130	100	4-14	360	330
1000-2000L	100/50	205	170	50	180	4-18	140	110	4-16	395	360
1000-2000L	100/50	210	185	50	180	6-14	140	110	4-16	395	360
1000-2000L	100/50	210	190	50	180	8-14	140	110	4-16	395	360
3000L	125/80	235	200	65	200	8-18	185	150	4-18	450	400
3000L	125/80	235	210	65	200	10-14	185	150	4-18	450	400
5000L	150/100	260	225	85	200	8-18	205	170	4-18	485	420

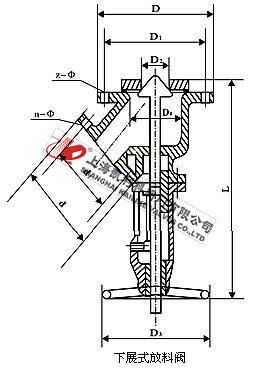

外形結構圖



主要外形尺寸（下展式）

配反應罐	規格	D	D1	D2	D3	z-φ	d	d1	n-φ	L
50-100L	70/32	160	130	32	160	4-14	120	90	4-14	268
200-500L	80/50	185	150	42	100	4-18	130	100	4-14	275
1000-2000L	100/50	205	170	50	180	4-18	140	110	4-16	315
1000-2000L	100/50	210	185	50	180	6-14	140	110	4-16	315
1000-2000L	100/50	210	190	50	180	8-14	140	110	4-16	315
3000L	125/80	235	200	65	200	8-18	185	150	4-18	365
3000L	125/80	235	210	65	200	10-14	185	150	4-18	365
5000L	150/100	260	225	85	200	8-18	205	170	4-18	505

安裝使用注意事項

1、凡與瓷面接觸的地方必須用石棉或四氟片等軟墊。使用工具不能與瓷面沖擊或摩擦，更不能用金屬工具鏟打。
2、在緊固螺絲時四周以等力上緊，防止瓷面受力不勻而裂瓷。放料閥絲桿要經常保持潤滑、防止生銹。
3、流經介質只能是液態，不得有硬顆?；烊胍后w內，防止瓷面起毛或堵塞，以及開啟失靈等等。
4、在安裝時應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。
5、在搪瓷面的各部密封件應保持中心位置。壓力均勻，以防泄漏。
6、使用時如發現有漏，應立即檢查密封裝置是否確當、不能用鐵棍、桿把手輪硬扳緊，以免損壞零件。
7、出料當受阻塞時，可以使用金屬桿或硬性工具疏通，不得使用金屬桿或硬性工具。
8、應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。
9、根據介質性能及使用期，應經常檢查閥體頸部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。
10、若發現瓷面有損壞時應立即停用。可用專門涂料修補患處，或委托有關生產單位重新現做搪瓷。

聲明：【HG5-16-79搪玻璃放料閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HG5-16-79搪玻璃放料閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
