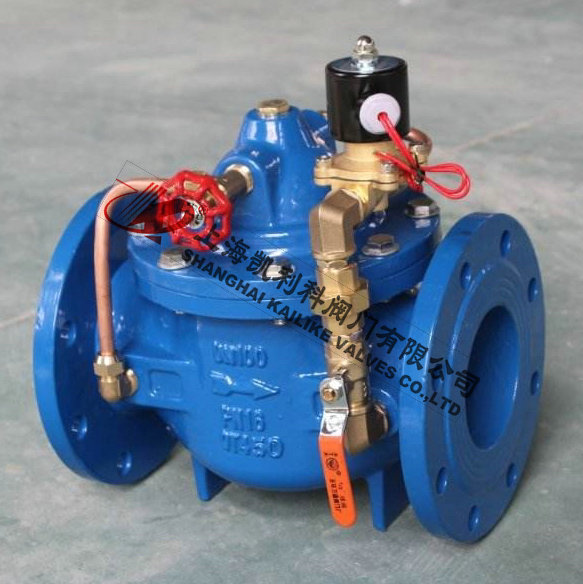

產品名稱：	水力電動控制閥	產品型號：	600X
公稱通徑：	DN20～DN400	結構形式：	膜片壓板
工作壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	電動控制開關
閥體材質：	鑄鐵、鑄鋼、不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

600X水力電動控制閥是一種以電磁閥為導閥的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟或關閉管路系統，實現遠程操作。并可取代閘閥和蝶閥用于大型的電動操作系統。閥門關閉速度可調，平穩而不會產生壓力波動。該閥門體積小，重量輕，維修簡單，使用方便，安全可靠。電磁閥可選交流電220V，或自流電24V，可根據各種場合選用常開或常閉型均可。

工作原理

600X水力電動控制閥當閥門從進口端給水時，水流經過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥打開，球閥流出。球閥開度大于針閥開度，主閥控制室壓力很低，主閥處于全開狀態。
當電磁導閥關閉時，主閥控制室水不能流出，控制室生壓，推動膜片關閉主閥。

技術參數

公稱壓力Mpa	殼體實驗壓力Mpa	密封實驗壓力Mpa	適用介質	適用溫度
1.0	1.5	1.1	水	0~80℃
1.6	2.4	1.76
2.5	3.75	2.75

主要零件

零件名稱	材質
閥體，閥蓋	鑄鐵，鑄鋼，球墨鑄鐵
閥座	青銅，不銹鋼
閥瓣	碳鋼，不銹鋼，丁晴橡膠
閥桿	青銅，不銹鋼
膜片壓板	鑄鋼，不休鋼
彈簧	不銹鋼

外形結構圖



主要外形尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	150	160	180	200	210	245	265	290	330	355	505	555	610	650
H	269	269	269	300	300	288	310	340	380	410	440	460	480	516
H1	342	342	342	395	395	385	420	500	540	575	665	720	750	830

安裝示意圖
