UJ41H不銹鋼法蘭柱塞閥

您的位置:閥門 - 柱塞閥 - UJ41H不銹鋼法蘭柱塞閥 更新時間:2024-12-13 03:12:59
UJ41H不銹鋼法蘭柱塞閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:UJ41H不銹鋼法蘭柱塞閥是由閥體、閥蓋、閥桿,柱塞,導向、密封環、手輪等零件組成。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下...

    • 產品描述
    • 在線詢價
    • 技術咨詢

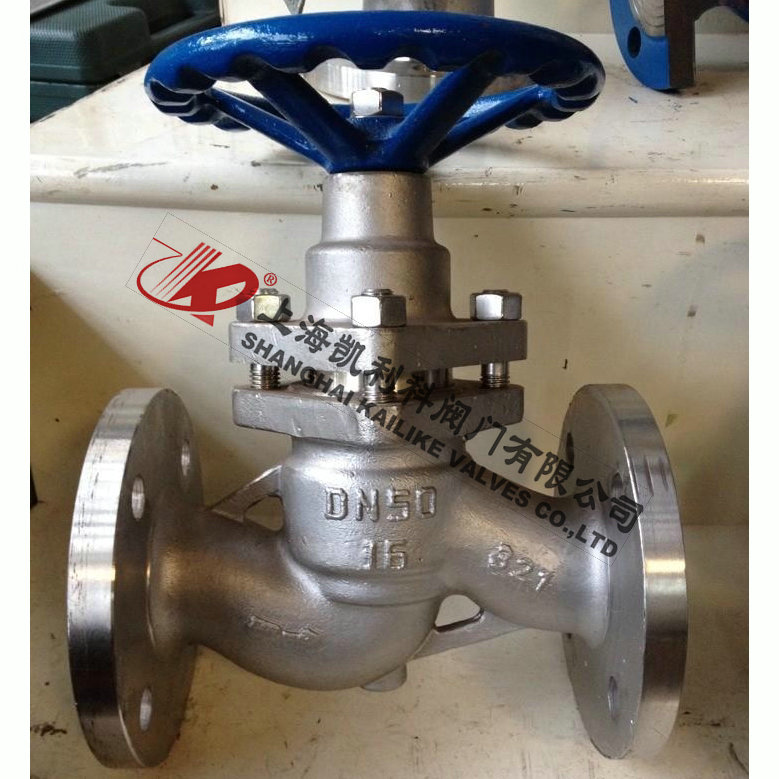

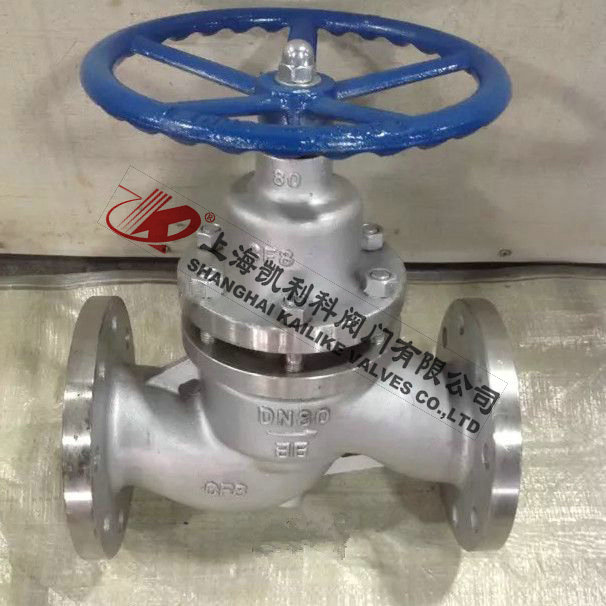

    UJ41H不銹鋼法蘭柱塞閥UJ41H不銹鋼法蘭柱塞閥

    UJ41H不銹鋼法蘭柱塞閥是由閥體、閥蓋、閥桿,柱塞,導向、密封環、手輪等零件組成。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。

    產品名稱: 不銹鋼法蘭柱塞閥 產品型號: UJ41H
    公稱通徑: DN15~DN400 結構形式: 柱塞式
    工作壓力: 1.6MPa~4.0MPa 連接方式: 法蘭
    適用溫度: -29ºC~+550ºC 驅動方式: 手動、電動、氣動
    閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油品、蒸汽等 生產廠家: 上海凱利科閥門有限公司

    產品說明

    UJ41H不銹鋼法蘭柱塞閥是由閥體、閥蓋、閥桿,柱塞,導向、密封環、手輪等零件組成。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。不銹鋼法蘭柱塞閥中柱塞與密封環間采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封,從而保證了閥門的密封性,杜絕了內泄漏。由于密封環采用回彈性強,耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。從而提高了不銹鋼法蘭柱塞閥的使用壽命。不銹鋼法蘭柱塞閥結合柱塞閥的無泄漏有點和截止閥啟閉快的特點,成為一種結構新穎,用途廣泛的新產品。

    標準規范

    1、閥門設計、制造按:GBl2235《法蘭連接鋼截止閥升降式止回閥》的規定。
    2、閥門的結構長度按:GBl2221《法蘭連接金屬閥門長度》系列尺寸。API閥心結構長度按ANSI 16110-86有關尺寸選用。
    3、閥門連接法蘭尺寸按:HGJl44-76-91《鋼制管法蘭、墊片、緊固件》及HG標準中的尺寸選用。
    4、閥門檢查和試驗按:GB/T13927《閥門的實驗和檢驗》及API 598《閥門的實驗和檢驗》要求。

    性能參數

    閥體材料 適用溫度 適用介質 壓力范圍
    鑄鋼 <425℃ 水、蒸汽、石油產品 PN1.6~1.6MPa
    不銹鋼 <300℃ 硝酸、醋酸 通徑范圍
    含鉬不銹鋼 < 300℃ 氫、氧、尿素等 DN15~300mm
    蒙乃爾 < 300℃ 氫氟酸等

    外形結構圖



    主要外形尺寸1.6MPa

    1.6Mpa UJ41H-16C UJ41W1-6C/P/R
    公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    主要外形
    尺寸及
    連接尺寸
    (mm)
    L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
    D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
    D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
    D2 45 55 65 78 85 100 120 135 155 185 210 265 320 375 435 485
    b 14 14 14 16 16 16 18 20 20 22 24 26 30 30 34 36
    Z-d 44 44 44 48 48 48 88 88 88 88 8-23 12-23 12-25 12-25 16-25 16-30
    H 133 170 178 195 230 250 272 300 312 365 400 460 940 985 1100 1395
    重量 W 3.5 4.5 6 8 11 15 21 32 44 62 85 148 260 340 552 752

    主要外形尺寸2.5MPa

    2.5Mpa UJ41H-25C UJ41W-25C/P/R
    公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    主要外形
    尺寸及
    連接尺寸
    (mm)
    L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
    D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
    D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
    D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 405
    b 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
    Z-d 44 44 44 48 48 48 88 88 88 88 12-23 8-25 12-30 16-30 16-34 16-34
    H 133 170 178 195 230 250 272 300 312 365 410 470 940 1000 1140 1400
    重量 W 3.5 4.5 6 8 11 16 22 32 48 65 90 165 280 360 580 800

    主要外形尺寸4.0MPa

    4.0Mpa UJ41H-40C UJ41W-40P/R
    公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    主要外形
    尺寸及
    連接尺寸
    (mm)
    L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
    D 95 105 115 135 145 160 180 195 230 270 300 375 445 510 570 655
    D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450 515 585
    D2 45 55 65 78 85 100 120 135 160 188 218 282 345 408 465 535
    b 16 16 16 18 18 20 22 22 24 28 30 38 42 46 52 58
    Z-?d 44 44 48 48 48 48 88 88 8-23 8-25 8-25 12-30 12-34 16-34 16-34 16-41
    H 133 170 178 195 230 250 272 300 312 365 410 580 940 1000 1140 1400
    重量 W 3.5 4.5 6 8 11 16 22 32 48 75 120 185 320 480 700 930

    主要外形尺寸6.4MPa

    6.4Mpa U41H-64C UJ41H-64P/R
    公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    主要外形
    尺寸及
    連接尺寸
    (mm)
    L 170 190 210 230 260 300 340 380 430 500 550 650 775 900
    D 105 130 145 150 165 175 200 210 250 295 340 405 470 530
    D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
    D2 55 68 78 82 95 105 130 140 168 202 240 300 352 412
    D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
    b 18 20 22 24 24 26 28 30 32 36 38 44 48 54
    Z-d 44 48 44 4-23 4-23 8-23 8-23 8-25 8-30 8-34 8-34 12-34 12-41 16-41
    H 150 165 185 200 235 260 285 320 340 400 450 500 980 1000
    重量 W 6 8 9 14 22 30 40 70 98 150 260 400 520 680

    安裝和維修

    1、不銹鋼法蘭柱塞閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈,不必拆洗和更換。
    2、本閥門可在任意位置安裝,介質流動方向見閥體上箭頭所示。
    3、經過一段時間的使用,密封環如有磨損有滲漏必須先將閥門關閉后,再將中法蘭螺栓均勻略加旋緊以至下滲漏即可,
    4、不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。

    聲明:【UJ41H不銹鋼法蘭柱塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的UJ41H不銹鋼法蘭柱塞閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
