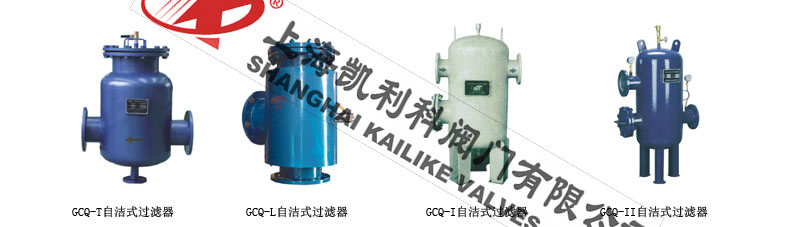

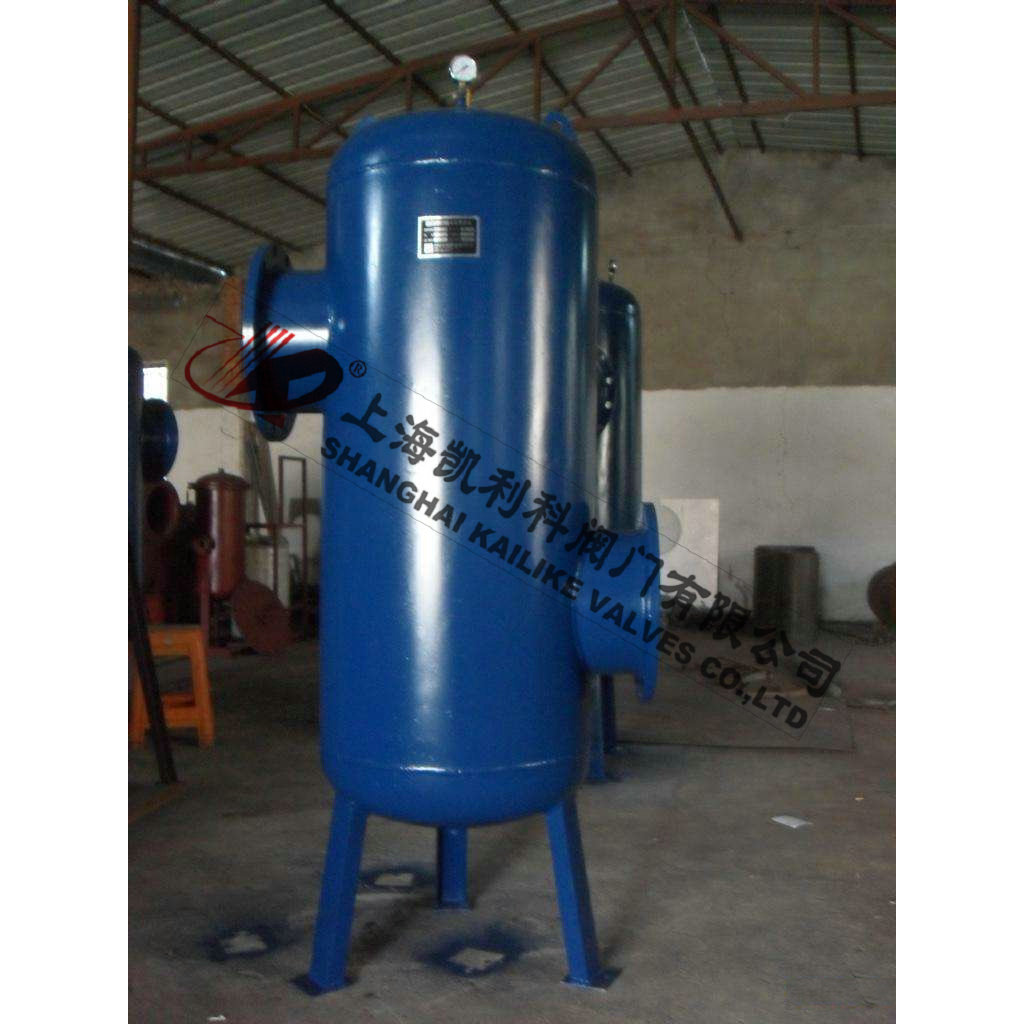

GCQ自潔式排氣水過濾器為多功能系統部件,具有壓差自動報警、氣水分離以及過濾功。過濾器自潔能力強,不用經常清洗過濾網。對水系統中的氧化鐵皮、老垢 ,污泥和空氣等雜質進行有效地排除,以保證水質的清潔。該產品廣泛應用于工業冷卻水系統、空調水系統、熱交換水系統、生產生活熱水供應系統、熱水采暖鍋爐水系統等。
產品名稱: | 自潔式排氣水過濾器 | 產品型號: | GCQ |
公稱通徑: | DN50~DN700 | 結構形式: | 自潔式 |
工作壓力: | 1.6MPa | 連接方式: | 法蘭 |
適用溫度: | -20ºC~+80ºC | 功能作用: | 過濾管道中的雜質 |
閥體材質: | 鑄鋼、不銹鋼 | 制造標準: | 國標GB、德國DIN、美國API、ANSI |
適用介質: | 水、氣體等 | 生產廠家: | 上海凱利科閥門有限公司 |
規格DN | 參考流量 | A | D | B | C | E | F | 重量Kg |
50 | 5-7 | 320 | 159 | 130 | 320 | 15 | 25 | 35 |
65 | 8-11 | 380 | 219 | 150 | 370 | 15 | 25 | 45 |
80 | 15-20 | 460 | 273 | 175 | 420 | 15 | 25 | 60 |
100 | 25-35 | 520 | 325 | 210 | 500 | 15 | 25 | 80 |
125 | 45-60 | 580 | 377 | 235 | 600 | 15 | 40 | 110 |
150 | 60-85 | 640 | 426 | 260 | 700 | 15 | 40 | 160 |
200 | 90-130 | 720 | 470 | 300 | 800 | 15 | 40 | 220 |
250 | 150-260 | 780 | 500 | 360 | 950 | 15 | 50 | 280 |
300 | 250-400 | 890 | 600 | 400 | 1050 | 15 | 50 | 350 |
350 | 450-650 | 1000 | 700 | 460 | 1200 | 15 | 50 | 420 |
400 | 650-900 | 1120 | 800 | 515 | 1350 | 15 | 65 | 490 |
450 | 900-1100 | 1100 | 900 | 560 | 1450 | 15 | 65 | 560 |
500 | 1150-1500 | 1240 | 1000 | 610 | 1600 | 15 | 65 | 640 |
550 | 1300-1700 | 1340 | 1000 | 640 | 1700 | 15 | 80 | 720 |
600 | 1600-2000 | 1440 | 1100 | 600 | 1840 | 15 | 80 | 810 |
650 | 1900-2300 | 1440 | 1100 | 720 | 1960 | 15 | 80 | 900 |
700 | 2200-2700 | 1540 | 1200 | 760 |
規格DN | 參考流量m/h | A | B | C | D | E | F | G | H | I | Ⅰ重量kg | Ⅱ重量kg |
50 | 7-10 | 219 | 520 | 160 | 210 | 380 | 300 | 15 | 25 | 200 | 50 | 52 |
65 | 12-21 | 273 | 580 | 180 | 230 | 440 | 400 | 15 | 25 | 220 | 70 | 73 |
80 | 20-30 | 325 | 700 | 210 | 290 | 510 | 450 | 15 | 25 | 240 | 90 | 94 |
100 | 35-55 | 377 | 820 | 250 | 330 | 570 | 500 | 15 | 40 | 250 | 120 | 125 |
125 | 60-90 | 426 | 910 | 280 | 360 | 600 | 600 | 15 | 40 | 270 | 150 | 156 |
150 | 85-120 | 500 | 1020 | 320 | 410 | 740 | 650 | 15 | 40 | 270 | 190 | 197 |
200 | 130-250 | 600 | 1200 | 380 | 470 | 860 | 750 | 15 | 50 | 270 | 240 | 250 |
250 | 260-400 | 700 | 1450 | 450 | 580 | 980 | 850 | 15 | 50 | 290 | 320 | 335 |
300 | 400-650 | 800 | 1570 | 490 | 620 | 1090 | 1000 | 15 | 50 | 290 | 450 | 470 |
350 | 650-900 | 900 | 1840 | 540 | 780 | 1290 | 1100 | 15 | 65 | 300 | 640 | 665 |
400 | 900-1100 | 1000 | 1990 | 590 | 840 | 1320 | 1250 | 15 | 65 | 300 | 700 | 730 |
450 | 1100-1500 | 1100 | 2190 | 640 | 940 | 1440 | 1350 | 15 | 65 | 300 | 880 | 910 |
500 | 1500-2000 | 1200 | 2560 | 740 | 1110 | 1540 | 1450 | 15 | 80 | 320 | 1160 | 1200 |
550 | 1900-2300 | 1200 | 2720 | 780 | 1150 | 1540 | 1450 | 15 | 80 | 320 | 1240 | 1290 |
600 | 2200-2800 | 1300 | 2830 | 840 | 1180 | 1640 | 1550 | 15 | 80 | 320 | 1350 | 1410 |
650 | 2700-3200 | 1300 | 2960 | 890 | 1220 | 1640 | 1550 | 15 | 80 | 340 | 1400 | 1460 |
700 | 3100-3600 | 1400 | 3130 | 940 | 1270 | 1740 | 1650 | 15 | 80 | 340 | 1500 | 1570 |
聲明:【GCQ自潔式排氣水過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的GCQ自潔式排氣水過濾器產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
