產品名稱：	微型電動球閥	產品型號：	CWX
公稱通徑：	DN15～DN25	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	內螺紋
適用溫度：	≤180ºC	驅動方式：	電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品介紹

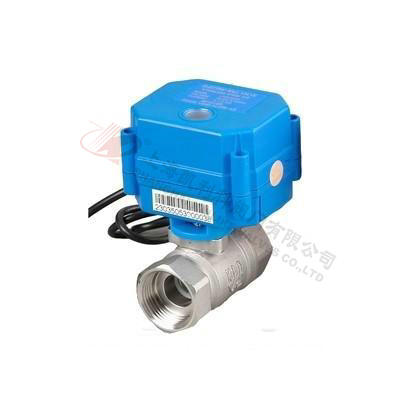

CWX微型電動球閥是我公司的超小型電動閥門品種，其執行器和閥體的一體化設計，極大地減小了外形體積，為在儀器儀表及小型設備上的使用提供了方便。閥球、閥桿采用浮動密封結構，既減小了扭力又克服了結垢導致開關不靈的弊病，現已廣泛應用于暖通、中央空調系統（風機盤管）、太陽能（工程及民用熱水器）、節水器具（高校卡式節水系統）、環保工程、給排水、水處理、預付費冷熱水表、工業自控等行業。

設計特點

1、采用銅加不銹鋼齒輪設計，精度高輸出力矩大。
2、外型小巧，結構緊湊，安裝簡易，適用于小型設備。
3、運行電流低，可以使用電池供電。
4、密封性能良好，防護等級IP67。
5、壽命長達7萬次到10萬次。
6、配有手動裝置，操作安全簡易。

適用場合

1 、IC卡水表、熱計量表、空調自動加濕、暖通空調、地暖。
2 、水處理系統、自動排水設備、高效節水器具、清洗設備（洗衣機、馬桶）。
3、醫療設備、消防設備、自動灌溉、太陽能供水設備。
4 、工業自控小型設備、環保等領域，替換電磁閥不能穩定工作的場合。

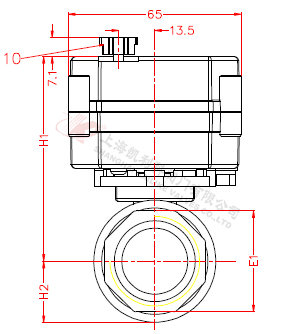

產品尺寸圖




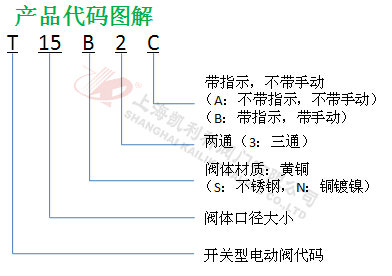

 細節描述

產品規格	DN25（NPT / BSP、DN15、DN20可選）
最大工作壓力	1.0MPa
流通介質	水、空氣
額定電壓	DC5V、DC12、DC24、DC/AC9-24V、AC/DC9-35V（可選）
靜態電流	≤500MA
閥體材料	SS304（ 銅、銅鍍鎳可選）
開關的時間	≤5S
壽命	70000次
執行器材料	工程塑料
執行器扭矩	2 N.M
環境溫度	-15℃～50℃
液體溫度	2℃～90℃
手動方式	帶（可選不帶手動）
開關指示	帶（可選不帶指示）
線路控制方式	CR2 01，CR2 02，CR3 01，CR3 02，CR3 03，CR3 04，CR501，CR7 01，CR7 02，CR7 03(可選)
墊座	PTFE
密封件	FKM
防護等級	IP67



 線路控制

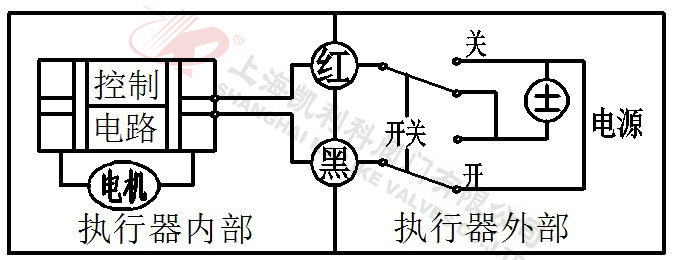

CR2-01（2 線控制）

1. 紅線接通正極，黑線接通負極，閥門關閉，到位后執行器內部自動斷電。
2. 黑線接通正極，紅線接通負極，閥門打開，到位后執行器內部自動斷電。
*  電壓選配：DC5V/DC12V/DC24V
*  不得超過電壓工作

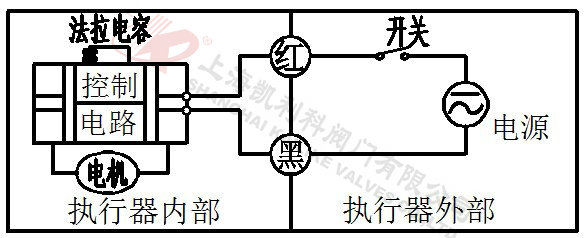

CR2-02 (2 線控制-斷電復位）

1、紅線、黑線接電源。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
*  電壓選配：AC/DC9-35V
*  不得超過電壓工作

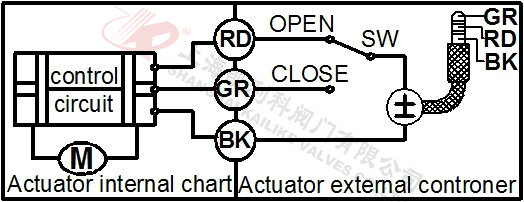

CR3-01（3 線控制）

1、紅線、綠線接正極，黑線接負極。
2、開關與紅線接通，閥門打開，到位后執行器內部自動斷電。
3、開關與綠色接通，閥門關閉，到位后執行器內部自動斷電。
*  電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V
*  不得超過電壓工作

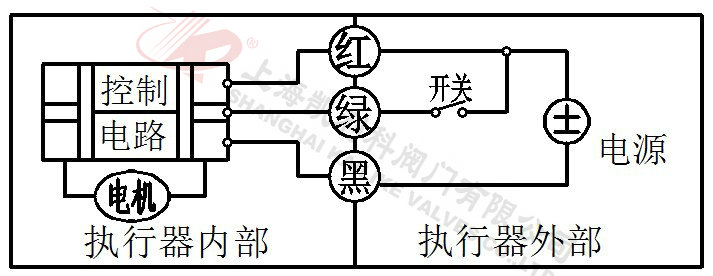

CR3-02（3 線控制）

1、紅線接正極，綠線與黑線接負極。
2、當綠線開關閉合，閥門關閉，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門打開，到位后執行器內部自動斷電。
*  電壓選配有三種：DC7V-35V
*  不得超過電壓工作

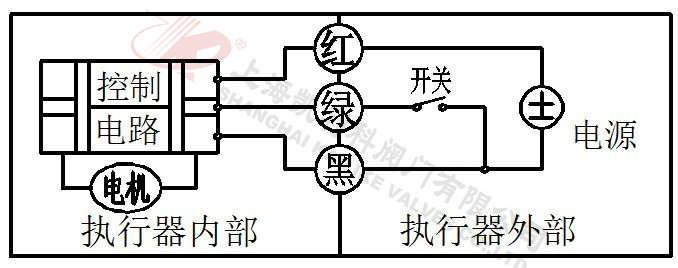

CR3-03（3 線控制）

1、紅線、綠線接正極，黑線接負極。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電。
*  電壓選配：DC12V，DC24V,AC/DC9-35V。
*  不得超過電壓工作

CR3-04（3 線控制）


1、紅線、綠線接正極，黑線接負極。
2、開關與紅線接通，閥門關閉，到位后執行器內部自動斷電。
3、開關與綠色接通，閥門打開，到位后執行器內部自動斷電。
*  電壓選配：DC5V，DC12V，DC24V
*  不得超過電壓工作
*  嚴禁通電連接電源線

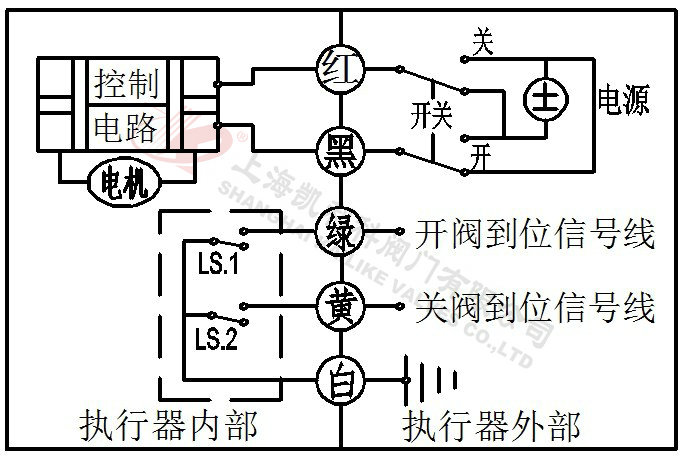

CR5-01（5線控制，帶反饋信號）

1、紅線接通正極，黑線接通負極，閥門全關并保持。
2、黑線接通正極，紅線接通負極，閥門全開并保持。
3、綠線和白線接閥門全開信號線。
4、黃線和白線接閥門全關信號線。
*  電壓選配：DC5V/DC12V/DC24V
*  不得超過電壓工作
*  反饋帶載能力：1、最大電壓DC36V，AC220V;2、最大電流為0.4A.

CR7-01（7線控制）

1、紅線接正極，綠線與黑線接負極。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門關閉，到位后執行器內部自動斷電。
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
*  電壓選配DC7--35V，DC5V，DC12V，DC24V；
*  不得超過電壓工作
*  反饋帶載能力：1、最大電壓DC36V，AC220V; 2、最大電流為0.4A.

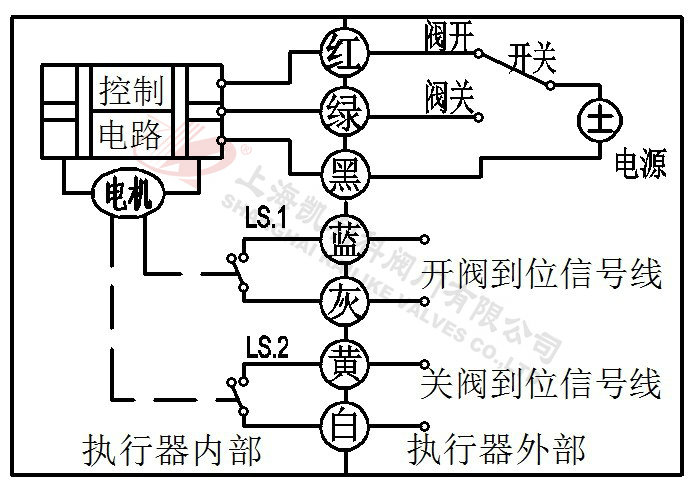

CR7-02（7線控制）

1、紅線、綠線接正極，黑線接負極。
2、開關與紅線接通，閥門打開，閥門全開到位后執行器內部自動斷電。
3、開關與綠色接通，閥門關閉，閥門全關到位后執行器內部自動斷電。
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
*  電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V
*  不得超過電壓工作
*  反饋帶載能力：1、最大電壓DC36V，AC220V; 2、最大電流為0.4A.

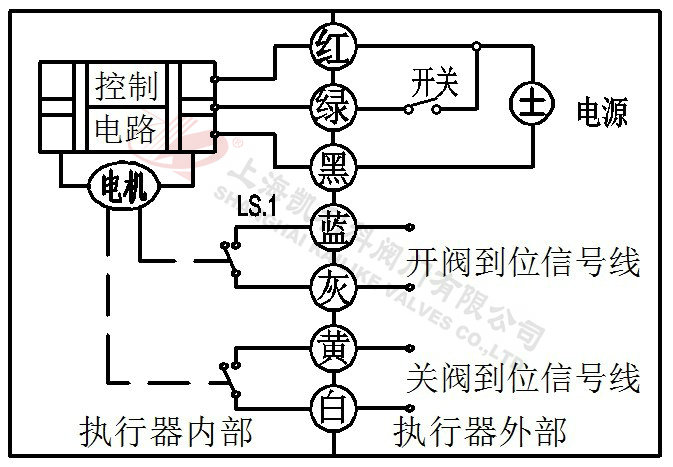

CR7-03（7線控制）

1、紅線、綠線接正極，與黑線接負極。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
*  電壓選配：電壓選配：DC12V，DC24V，AC/DC9-35V。
*  不得超過電壓工作

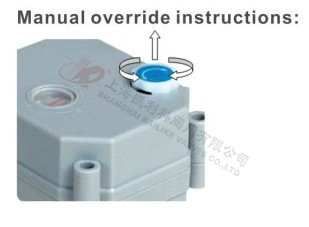

1、機械手動功能須斷開電源使用。
2、左右小角度旋轉手輪，并把手輪向上提（大概3mm），然后旋動手輪左右，直至閥到位。
3、指示窗中指針上的紅線，指示S閥為關，指示O閥為開。
4、手動操作后須按下手輪，以便正常電功工作。


聲明：【CWX微型電動球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CWX微型電動球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
