J61Y,J41Y高溫鍛鋼截止閥

您的位置:閥門 - 截止閥 - J61Y,J41Y高溫鍛鋼截止閥 更新時間:2024-12-13 03:12:12
J61Y,J41Y高溫鍛鋼截止閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:J61Y、J41Y高溫鍛鋼截止閥有三種閥蓋設計,第一種是螺栓型閥蓋,通過凹凸面連接,采用不銹鋼帶與柔性石墨纏繞墊片,按需求也可采用環連...

    • 產品描述
    • 在線詢價
    • 技術咨詢

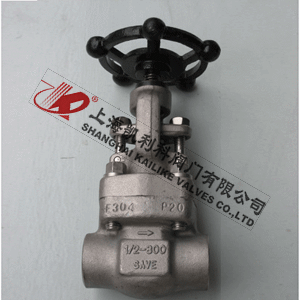

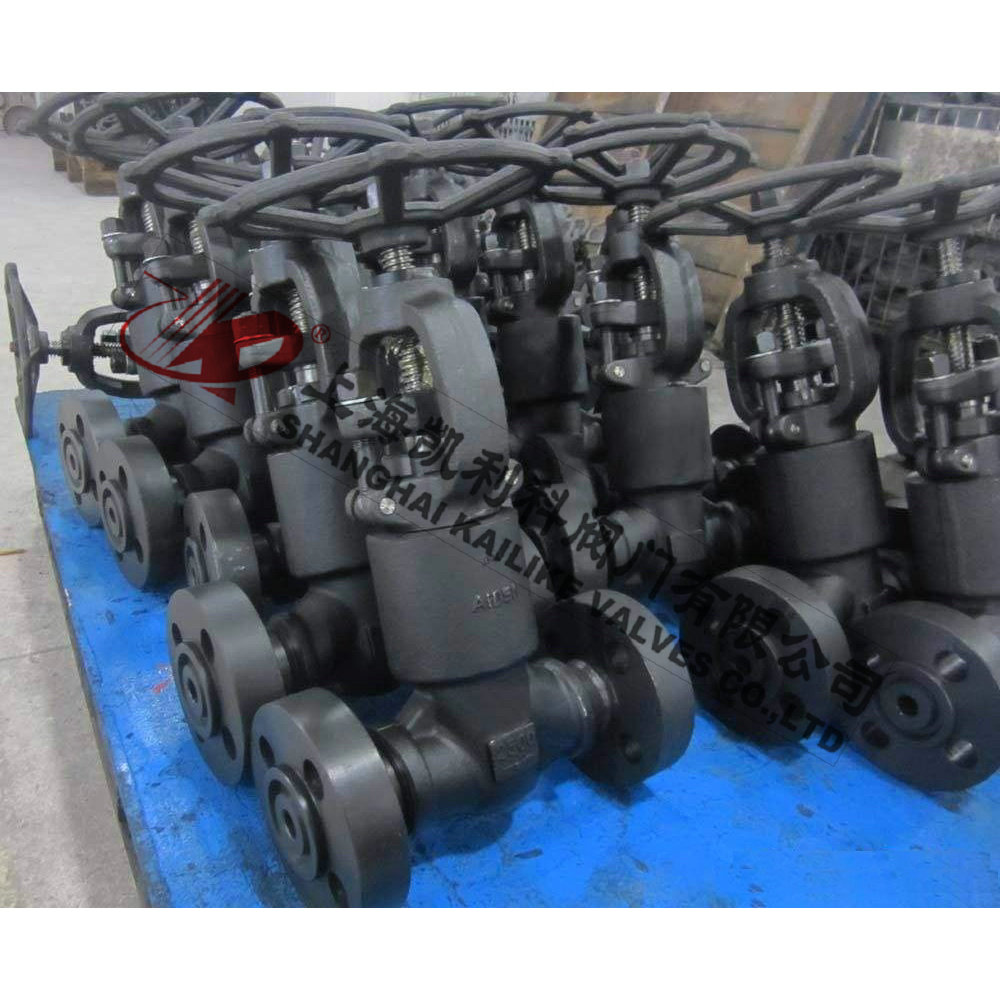

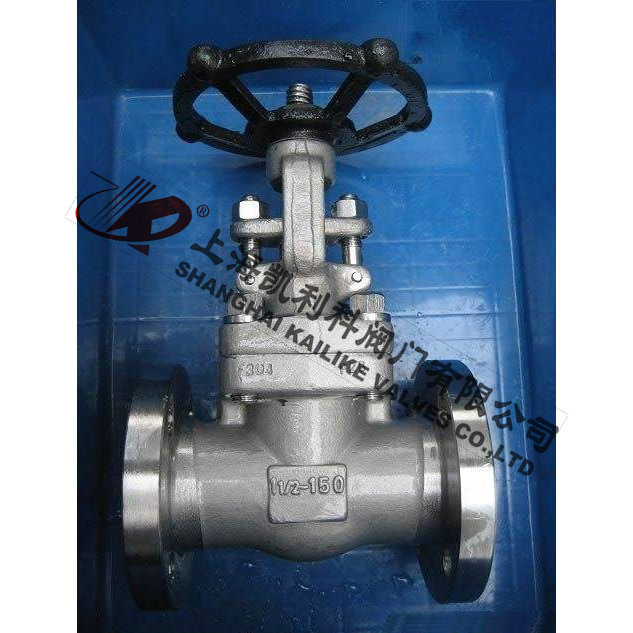

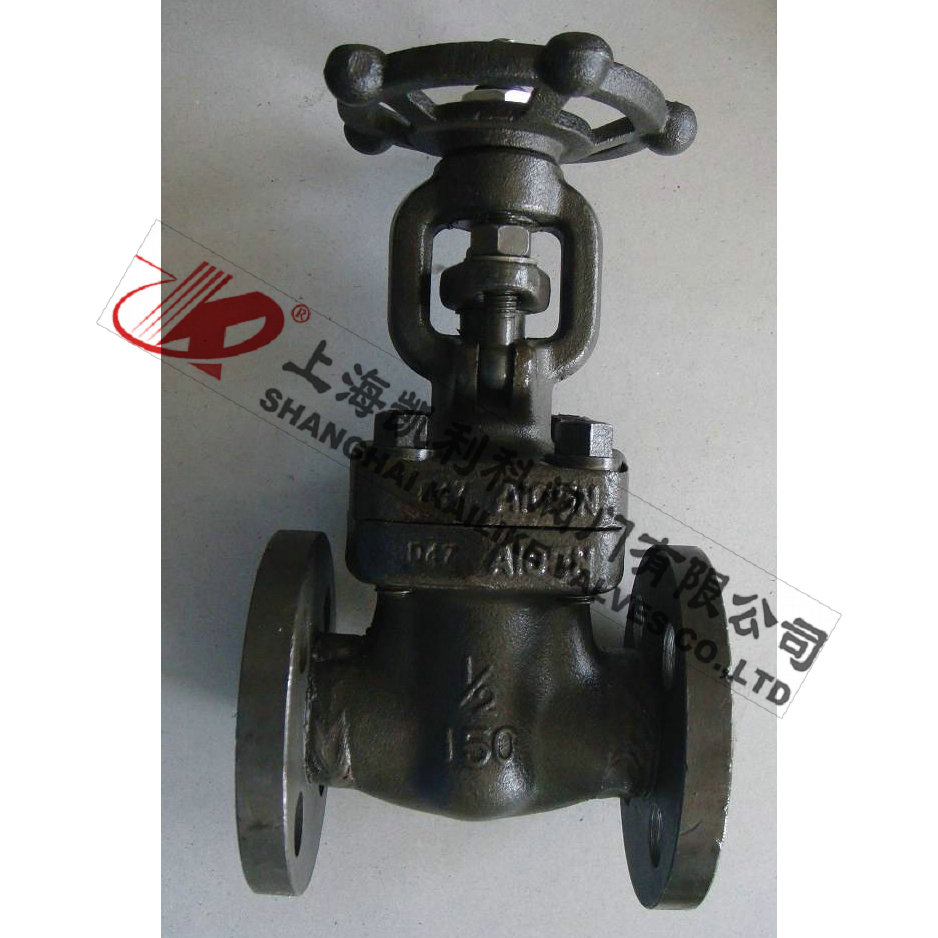

    J61Y,J41Y高溫鍛鋼截止閥J61Y,J41Y高溫鍛鋼截止閥

    J61Y、J41Y高溫鍛鋼截止閥有三種閥蓋設計,第一種是螺栓型閥蓋,通過凹凸面連接,采用不銹鋼帶與柔性石墨纏繞墊片,按需求也可采用環連接,第二種是焊接型閥蓋,通過螺紋密封后焊接,按需求也可直接采用剛性焊接,第三種是自密封閥蓋,通過螺紋與自密封閥蓋連接。

    產品名稱: 高溫鍛鋼截止閥 產品型號: J61Y、J41Y
    公稱通徑: DN15~DN50 結構形式: 截止式
    公稱壓力: 150LB~2500LB 連接方式: 焊接、法蘭
    適用溫度: -29ºC~+550ºC 驅動方式: 手輪
    閥體材質: 鍛鋼A105、A182、F304、F316 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油、蒸汽、氣體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    J61Y、J41Y高溫鍛鋼截止閥有三種閥蓋設計,第一種是螺栓型閥蓋,通過凹凸面連接,采用不銹鋼帶與柔性石墨纏繞墊片,按需求也可采用環連接,第二種是焊接型閥蓋,通過螺紋密封后焊接,按需求也可直接采用剛性焊接,第三種是自密封閥蓋,通過螺紋與自密封閥蓋連接。


    設計規范

    鋼鍛截止閥制造按API602,BS5352,ANSI/ASME B16.34,試驗與驗收按API 598,標識按照MSS SP-25。
    結構型式:
    1、全通徑或縮徑
    2、結構長度按ANSI/ASME B16.10
    3、法蘭按ANSI/ASME B16.5
    4、自密封閥蓋
    5、明桿帶支架
    6、兩端自動調整的填料壓套;
    7、本體倒密封
    8、整體閥體法蘭
    9、對焊端按ANSI/ASME B16.25
    10、環連接閥體閥蓋墊片
    11、用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋,或自密封閥蓋

    零件材料

    序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
    Type A105 Type F22 Type F304(L) Type F316(L)
    1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L)
    2 墊片 316+柔性石墨 316夾柔性石墨+PTFE
    3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
    4 圓柱銷 A276 420 A276 304
    5 填料壓套 A276 410 A182 F304(L) A182 F316(L)
    6 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
    7 螺母 A194 2H A194 4 A194 8 A194 8M
    8 閥桿螺母 A276 410
    9 螺母 A194 2H A194 4 A194 8 A194 8M
    10 銘牌 SS
    11 手輪 A197
    12 填料壓板 A216 WCB A351 CF8
    13 填料 Flexible Graphite PTFE
    14 閥蓋 A105 A276 304 A182 F304(L) A182 F316(L)
    15 閥桿 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
    16 閥瓣 A276 420 A276 304 A276 304(L) A276 316(L)
    適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
    適用溫度 -29℃~425℃ -29℃~550℃ -29℃~180℃
    注意:
    1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
    2、CS=碳鋼;AS=合金鋼;SS=不銹鋼;

    外形結構圖

    主要外形尺寸150LB-600LB

    NPS 1/2" 3/4" 1" 1 1/4" 11/2" 2"
    L(RF) (法蘭)
    L1(BW) (承插焊)
    150Lb 180 117 127 140 165 203
    300Lb 152 178 203 216 229 267
    600Lb 165 190 216 229 241 292
    H(開) 150Lb~300Lb 166 171 207 240 258 330
    600Lb 171 207 240 258 330 380
    W 100 100 125 160 160 180
    重量 150Lb RF(法蘭) 4.5 6.9 9.8 13.5 19.5 28.0
    BW(承插焊) 2.3 3.6 7.8 8.2 12.0 15.0
    300Lb RF(法蘭) 4.8 7.7 11.0 16.8 21.2 32.6
    BW(承插焊) 2.8 4.0 8.5 9.2 12.6 16.8
    600Lb RF(法蘭) 5.6 7.8 12.5 17.0 23.5 38.8
    BW(承插焊) 3.4 4.7 9.2 10.5 13.3 18.9

    主要外形尺寸900LB-1500LB

    NPS 1/2" 3/4" 1" 1 1/4" 11/2" 2"
    L(RTJ) (法蘭) 900Lb~1500Lb 216 229 254 279 305 371
    H(BW) (承插焊) 900Lb~1500Lb 216 229 254 279 305 368
    H(開) 207 207 240 258 330 355
    W 125 125 160 160 180 200
    柔性石墨 RTJ(法蘭式) 8.0 13.2 17.4 19.0 24.5 31.0
    BW(承插焊) 5.2 10.0 14.6 15.8 20.5 27.8

    聲明:【J61Y,J41Y高溫鍛鋼截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的J61Y,J41Y高溫鍛鋼截止閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
