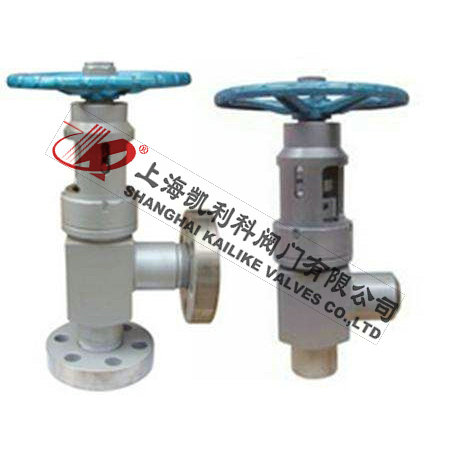

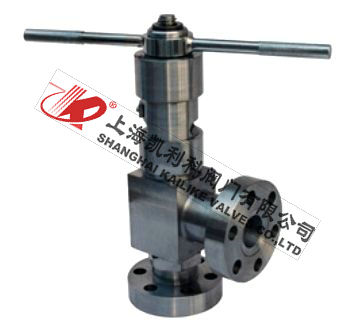

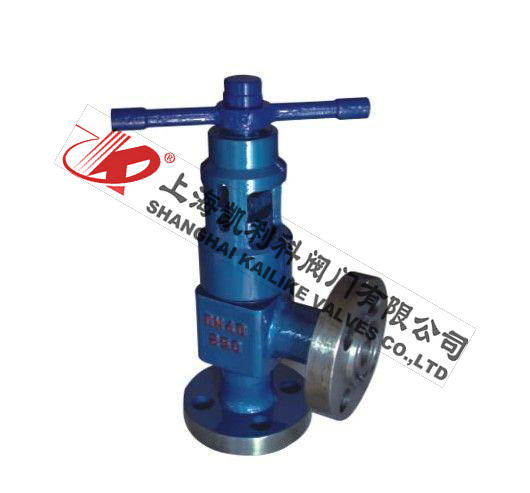

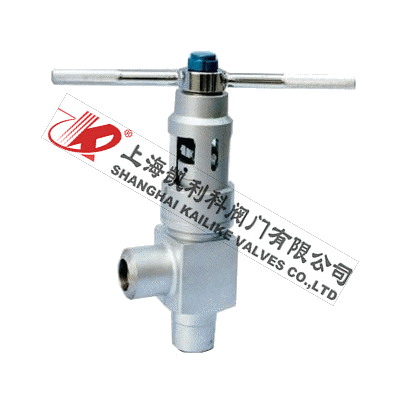

產品名稱：	高壓平衡角式截止閥	產品型號：	J47Y、J67Y
公稱通徑：	DN25～DN150	結構形式：	平衡式
公稱壓力：	16.0MPa～32.0MPa～45.0MPa	連接方式：	法蘭、焊接、卡箍
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪
閥體材質：	WCB、鑄鋼、碳鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

J47Y、J67Y高壓平衡角式截止閥參考API及有關標準優化設計而成，結構新穎，閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠，磨擦力小。密封采用活閥座結構。堆焊硬質合金。閥門可安裝在水平或垂直的管道上。

產品特點

參考API及有關標準化設計而成，結構新穎。
閥瓣有數個孔和上腔相通，達到上下壓力自平衡。
采用復合填料，密封可靠。
密封采用活閥座結構，堆焊硬質合金。
閥門可安裝在水平和垂直的管道上。

設計標準

法蘭標準：GB12235-1994、GB/T9113-2000。
結構長度：GB/T15188.1-1994、GB/T12221-1989
閥門試驗：GB/T13927-1992。

性能參數

技術參數		壓力等級（MPa）
		16.0	20.0	25.0	32.0	35.0	40.0
公稱壓力（MPa）		16.0	20.0	25.0	32.0	35.0	40.0
試驗壓力（MPa）	強度	24.0	30.0	37.5	48	52.5	60
	密封	17.6	22	27.5	35.2	38.5	44
適用介質		水、油品、天然氣等
工作溫度		-29～120℃

L/J47Y平衡角式截止閥外形結構圖

L/J47Y平衡角式截止閥外形尺寸

公稱壓力（MPa）	公稱通徑	尺寸
		DO	P	D1	D	L	b	Z-d	H	W
16.0 20.0	25	22	50.80	101.5	150	210	35	4-26	243	220
	32	28	60.32	111	160	260	35	4-26	299	300
	40	35	68.28	124	180	305	38	4-30	332	300
	50	47	95.25	165	215	300	42	8-26	367	320
	65	57	107.95	190.5	245	330	48	8-30	383	320
25.0 35.0	25	22	50.80	101.5	150	210	35	4-26	243	220
	32	28	60.32	111	160	260	35	4-26	299	300
	40	35	69.28	124	180	305	38	4-30	332	300
	50	47	95.25	165	215	300	44	8-26	367	320
	65	57	107.95	190.5	245	330	50	8-30	383	320

L/J67Y平衡角式截止閥外形結構圖

L/J67Y平衡角式截止閥連接尺寸

公稱壓PN（MPa）	公稱通徑DN（mm）	外形尺寸
		L	H	Dn	D	D0
16 20	25	108	310	23	42	200
	32	1 14	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	3 95	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	57 5	135	192	550
25 35 45	25	108	310	23	42	200
	32	114	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	395	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	575	135	192	550



聲明：【J47Y,J67Y高壓平衡角式截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J47Y,J67Y高壓平衡角式截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
