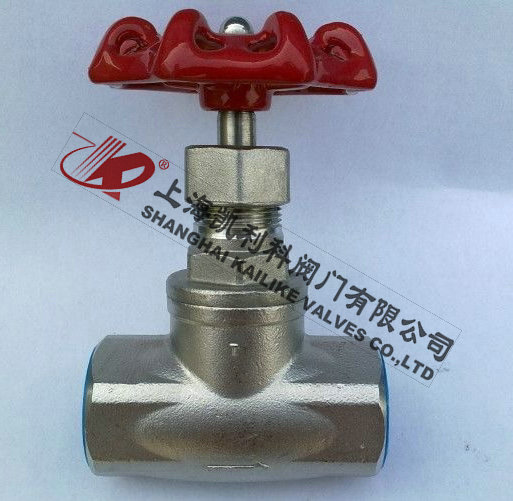

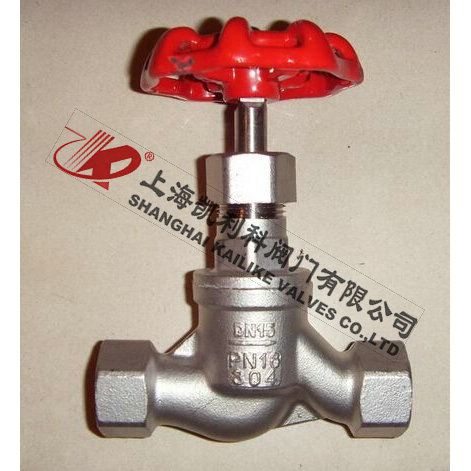

J11H不銹鋼絲扣截止閥只適用于全開和全關，不允許作調節和節流。適用介質：空氣、水、污水、蒸氣、煤氣、油品、帶腐蝕性介質等。廣泛用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等。
| 產品名稱： | 不銹鋼絲扣截止閥 | 產品型號： | J11H |
| 公稱通徑： | DN15～DN50 | 結構形式： | 截止式 |
| 公稱壓力： | 1.6MPa～6.4MPa | 連接方式： | 絲口 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 手輪 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼304/316/316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 序號NO. | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼CF8/CF8M |
| 2 | 閥瓣 | 不銹鋼SS304/316 |
| 3 | 閥桿 | 不銹鋼SS316 |
| 4 | 閥蓋 | 不銹鋼CF8/CF8MM |
| 5 | 密封墊 | 聚四氟乙烯PTFE |
| 6 | 平墊 | 不銹鋼SS304/316 |
| 7 | 填料 | 聚四氟乙烯PTFE |
| 8 | 壓環 | 不銹鋼SS304/316 |
| 9 | 壓蓋 | 不銹鋼CF8/CF8M |
| 10 | 手輪 | ALUMINUMALLOY |
| 11 | 鉻牌 | ALUMINUMALLOY |
| 12 | 螺母 | 不銹鋼304 |
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1 / 4 " | 1 1 / 2 " | 2" |
| A | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 |
| D | 70 | 70 | 70 | 70 | 80 | 90 | 90 | 100 |
| L | 65 | 65 | 65 | 80 | 90 | 105 | 120 | 140 |
| H | 85 | 85 | 85 | 95 | 105 | 125 | 135 | 155 |
| WT(g) | 340 | 340 | 350 | 550 | 870 | 1360 | 1860 | 2670 |
聲明：【J11H不銹鋼絲扣截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J11H不銹鋼絲扣截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
